前段时间遇到一件印象深刻的事：苏州一家电子厂在2018年建厂时使用了12台皮带传动的AHU空调箱，运行5年后皮带轮频繁打滑，皮带老化断裂事故增多，2024年集中更换了6台散热风扇的皮带，光是皮带+人工费用就花了好几万。到了2025年再次出现同样的问题，老板彻底失去了耐心，决定一次性改造掉这批皮带传动，进行ahu空调箱风机改造。

　　实际上，皮带传动AHU在国内商业建筑、医院、电子厂、五金加工厂的使用率依然非常高，根据我们2025年走访的江浙沪140家工厂统计，约36%的AHU风机仍在使用皮带传动。这些皮带传动AHU普遍存在以下6大典型问题：

　　皮带轮效率损失5%-12%（同步带4%-7%，V带5%-9%，多楔带4%-7%）

　　皮带打滑损失2%-4%（张紧不足或磨损后）

　　皮带寿命3-5年，必须定期更换（更换+人工费800-3000元/台/次）

　　皮带张紧需要周期性调整，消耗工时

　　皮带轮的机械故障率高（打滑、断带、轴承损坏）

　　皮带传动的电机转速独立于叶轮转速，调速节能受限

　　但很多改造商一听到"皮带传动"就直接说"换成EC风机就行"——这种回答非常不专业。皮带传动ahu空调箱风机改造比直驱AC风机改造复杂至少3倍，主要难在：原电机和叶轮不共线、原电机底座尺寸和EC风机不通用、转速匹配需要重新计算、皮带轮取消后空间布局要重新安排。

　　二、皮带传动AHU的能耗损失到底有多少

　　皮带传动的能耗损失可以分为3类：

　　第1类：传动效率损失

　　皮带传动的传动效率比直接驱动低，主要损失在皮带和皮带轮的摩擦、风阻、转角上。

　　第2类：皮带轮打滑损失

　　皮带张紧不足或皮带磨损后会出现打滑，电机在"出力"但叶轮转速没跟上，这部分功率纯粹发热浪费。打滑状态下皮带发热可达80-120℃，皮带寿命缩短50%-70%。

　　第3类：皮带老化维护损失

　　皮带3-5年必须更换，更换一台AHU的皮带费用：

　　同步带：240-800元/根+人工费300-500元

　　V带：80-200元/根（多根）+人工费200-400元

　　皮带轮：500-2000元/件+人工费300-500元

　　单台皮带传动AHU全生命周期（10年）的维护成本约0.8-2.5万元。

　　能耗损失计算案例：一台15kW皮带传动AHU，按传动效率92%、打滑损失3%、皮带维护折算3%计算：10kW的有效输出对应输入约11.4kW。全年运行5000小时（每天运行约14小时）多耗电12000kWh，按0.9元/度算，年增加电费1.08万。

　　该台AHU若改为直驱EC风机，年可回收1万度电+0.9万元电费+皮带维护费。

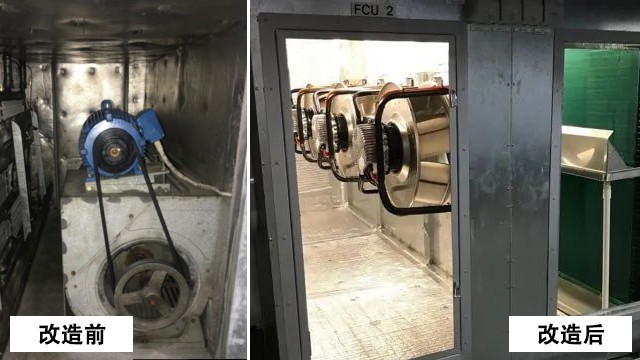

　　三、4种直驱改造方案的对比与决策

　　皮带传动AHU改造为直驱EC风机，根据现有设备和现场条件不同，可以采用4种方案：方案A：原位直接替换（同轴法兰连接）原结构:[电机]——皮带轮——→皮带——皮带轮——→[叶轮]改造后:[EC直驱电机]=同轴=→[叶轮]特点:改动最小，成本最低方案B：取消电机底座改为落地式直驱EC原结构:[电机底座+电机+小皮带轮]→皮带→[大皮带轮+叶轮]改造后:[落地式直驱EC+加长轴→叶轮]特点:需要重新加工电机座，但保留原叶轮方案C：更换EC风机型号原结构:任何形式改造后:根据风量匹配重新选型EC风机特点:灵活性最高，适合老旧型号停产方案D：整套转动组更换原结构:复杂皮带传动改造后:[新EC直驱机组(电机+轴+轴承座+叶轮)]特点:一次性彻底改造，但成本最高

　　方案选择决策树

　　如果原电机和叶轮共用一个法兰（少部分进口AHU），直接选方案A

　　如果原皮带轮中心距<1.5米，优先选方案B，改造成本适中

　　如果原电机型号已停产或匹配EC风机的法兰尺寸找不到，选方案C

　　如果原AHU箱体已老化或皮带轮中心距>1.5米叶轮需更换，选方案D

　　避坑提示：方案A看似最简单，实则风险最高——很多国产AHU电机座和EC风机的法兰尺寸并不匹配，需要加装过渡法兰或重新加工底座，工期反而超过方案B。建议方案B为主流选择，兼容性最好。

　　四、改造前的5项必查数据

　　无论选哪种方案，改造前必须到现场采集5项数据：

　　电机铭牌数据：功率、电压、电流、转速、绝缘等级、防护等级、能效等级

　　皮带轮参数：大小轮直径、中心距、皮带根数、皮带型号、张紧方式

　　叶轮数据：直径、宽度、轴伸长度、叶片形式、后盘厚度

　　AHU箱体参数：箱体尺寸、进出风口方位、内部挡板间距、风阀位置

　　运行记录：电流、功率、温湿度、风阀开度，至少采集7天×24小时

　　5项数据齐全，改造方案才靠谱。其中"运行记录"是最容易被忽略的一项——没有运行记录就不知道风机实际工作点，很容易按额定功率误选EC风机型号，导致改造后风量严重偏离设计值。

　　五、改造8步现场施工SOP

　　结合过去3年42个皮带改直驱项目的现场经验，我把整个改造流程标准化为8步：

　　第1步：停机断电+挂牌上锁（LOTO）

　　开启电源柜控制电源，确保空气开关断开并挂上"禁止合闸"标牌，双人确认。这是改造工程的硬性安全底线。

　　第2步：拆除旧皮带+皮带轮+电机

　　先用张紧螺栓松开皮带

　　拆下皮带轮护罩、皮带轮、皮带

　　标记电机接线位置并拆线

　　松开电机底座固定螺栓，吊出旧电机（用起重设备或专用吊带，避免砸脚）

　　第3步：原电机底座改造

　　这一步根据方案不同差异较大：

　　方案A：原底座不动，加装过渡法兰

　　方案B：原底座拆掉，重新制作落地式底座（通常用10-15mm厚钢板切割焊接）

　　方案C：原底座保留，加装适配法兰

　　方案D：原底座全部拆掉，按新规格重新制作

　　第4步：EC风机安装

　　EC风机就位（注意安装方向，进风口朝叶轮箱方向）

　　螺栓紧固（M12=70N·m，M16=180N·m，按扭矩扳手规范）

　　接线电缆穿管，信号线与电源线分管走线，间距≥200mm避免电磁干扰

　　第5步：电气接线

　　三相380V电源：UVW三相接入+PE接地

　　控制信号：根据需要接0-10V、Modbus或开关量

　　绝缘测试：用500V兆欧表测三相对地绝缘≥10MΩ

　　接地测试：PE接地电阻≤4Ω

　　第6步：对中调试

　　用百分表+塞尺测量轴向和径向偏差

　　同轴度偏差≤0.05mm

　　垂直度偏差≤0.10mm/m

　　用激光对中仪校核（推荐）

　　第7步：空载试车

　　点动试车1-3秒，确认转向

　　空载运行30分钟，监测振动≤4.5mm/s，噪音≤85dB

　　观察轴承温度≤70℃

　　第8步：带载调试

　　关闭风阀30%启动，运行10分钟

　　逐渐打开风阀到50%/80%/100%，每个开度运行15分钟

　　测风量、功率、温湿度，记录调试数据

　　BA联调（如果做了群控）

　　全年不间断运行的AHU建议分批改造，每批2-3台，每台停机24-48小时，不允许全部停机改造。

　　六、电机选型匹配：风量/静压/转速/电压

　　EC风机选型核心是4个参数：

　　1.风量（Q）

　　按实测工作点风量选型，不要按铭牌风量。一般AHU的风量波动在设计值的80%-120%之间，实测取中位数。如果现场不方便实测，可以参考同型号AHU的风量估算或询问设备厂家。

　　2.静压（Pf）

　　按管网阻力+余量10%-15%选型。管网阻力包括表冷器、加热器、过滤器、风阀、管道沿程+局部损失。实测最准确，估算时记得加裕度。

　　3.转速（n）

　　转速直接影响噪音和寿命。皮带传动AHU原电机转速通常2800rpm（2极），改直驱EC后转速范围广（800-3000rpm），优先选低转速大叶轮方案（1500-2000rpm），噪音低+寿命长。

　　4.电压（V）

　　主流三相380V，也有部分单相220V产品。具体看现场电源条件。

　　首肯电子代理的ebm-papst EC风机覆盖0.37kW-37kW全功率段，常见AHU功率段（2.2/4/5.5/7.5/11/15/18.5/22/30/37kW）有现货备货，苏州/昆山本地仓当日可达。法兰尺寸覆盖250mm-630mm叶轮直径，可适配90%以上的国产和进口AHU。

　　七、底座加工与对中调试关键

　　皮带传动AHU改造为直驱EC风机，最考验功夫的就是底座加工和对中调试。我见过太多项目就是在这一步翻车的：

　　底座加工3个核心要求

　　底座钢板厚度：电机≤4kW用10mm厚，4-15kW用12mm厚，15kW以上用16mm厚

　　底座固定螺栓：M12膨胀螺栓或化学螺栓，不允许用木螺丝

　　底座水平度：水平仪测量，长边≤0.5mm/m，对角线≤0.8mm

　　对中调试5个关键测点

　　轴向位置：百分表打在皮带轮对侧的轴颈，读数≤0.05mm

　　径向位置：百分表打在联轴器外圆，读数≤0.05mm

　　端面间隙：用塞尺测联轴器两端面间隙，偏差≤0.10mm

　　同轴度：误差≤0.05mm/1000mm

　　垂直度：电机机座水平度≤0.10mm/m

　　对中超标的3大危害：

　　①EC风机轴承磨损加速，寿命缩短50%以上

　　②轴承温度异常升高（超过80℃），3-6个月损坏

　　③风机振动超标，噪音增加8-12dB

　　对中超标的代价极高，建议用激光对中仪校核（误差≤0.02mm），不要用普通百分表+塞尺的土办法。

　　八、转速不匹配的处理方法

　　皮带传动AHU改造为直驱EC风机，90%以上会遇到转速不匹配问题。主要原因是EC风机没有皮带轮变比这一环，电机转速就是叶轮转速，而原皮带传动的叶轮转速可能比电机转速高或低。

　　解决方案有以下3种：

　　方案1：调整叶轮直径

　　原皮带传动的叶轮直径往往比直驱EC风机可以提供的范围更广。如果实际需要高转速（如3500rpm），但现场噪音要求只能≤2000rpm，可以选大直径+低转速叶轮的EC风机（如ebm R3G560-2型，叶轮直径560mm，转速1850rpm）。

　　方案2：调整管网阻力

　　有时候转速匹配只是风量匹配的问题，可以通过调整风阀开度、过滤器阻力、挡板位置让EC风机工作在高效区。具体做法是：测得EC风机实际风量-静压特性曲线后，与系统阻力曲线匹配，两条曲线的交点就是工作点。

　　方案3：变频调速配合

　　现代EC风机内置0-100%无级变速，可以通过控制信号（0-10V/Modbus）调节转速，不需要皮带轮变比也能找到合适工作点。这是EC风机相对传统AC电机最大的优势。

　　转速匹配的简单验证方法：测得EC风机在设定转速下的实际风量，与AHU设计风量对比，偏差应控制在±10%以内。如果偏差过大，就需要重新选型。

　　九、常见FAQ问答

　　Q1：AHU空调箱皮带传动风机改成直驱EC风机节能效果怎么样？

　　A：皮带传动效率损失5%-12%，皮带轮打滑损失2%-4%，皮带老化更换周期3-5年。改为直驱EC风机后综合节能率通常在30%-50%之间。皮带传动AHU夏季每天平均运行12-16小时，全年间接额外耗电约3000-5000kWh/台。

　　Q2：皮带传动AHU改直驱EC风机有几种方案？

　　A：4种主流方案：①原电机位置直接替换直驱EC（同轴法兰连接）；②取消电机底座改为落地式直驱EC（适用于原电机轴心与叶轮不共线）；③更换EC风机型号+适配电机座；④更换整套转动组（针对皮带轮空间距离过远无法对中）。

　　Q3：直驱EC风机转速与原皮带传动转速不匹配怎么处理？

　　A：常见三种处理方法：①选择叶轮直径不同的EC风机（同转速不同风量）；②选择电压不同的EC风机（同叶轮不同转速）；③调整挡板/阀门改变管网阻力让EC风机在最高效区运行。

　　Q4：皮带传动改直驱EC风机改造工期要多久？

　　A：单台AHU改造工期3-5天，包括旧皮带轮拆除（0.5天）+电机底座加工（1天）+EC风机安装（1天）+对中调试（0.5天）+BA联调（0.5天）。全年运行的精密空调建议分批改造，每批2-3台不停机切换。

　　Q5：皮带改直驱后皮带轮的机械故障完全消失吗？

　　A：是的。皮带改直驱后，皮带断裂、皮带轮打滑、皮带张紧调整、皮带磨损这些故障完全消失。唯一的新维护点是EC风机轴承，一般3-5年加注一次润滑脂或更换。
