mau新风机组的改造比AHU风机节能改造多了好几道工序——屋面作业要做防水、过滤段要重新匹配、风机段要按最脏工况选型、还要专门考虑冬天的防冻。今天昆山首肯电子散热风扇厂家就把一个完整的MAU新风机组风机节能改造项目分四步拆给你看——现场勘察→选型设计→施工组织→调试验收。每一步我都会给参数、给数据、给坑点提示。

　　第一步：mau新风机组的改造现场勘察——比AHU多3件事

　　MAU新风机组的现场勘察比AHU多不少内容——不是因为"难"，是因为要多看几个地方。1.1设备本体6项基础数据

　　这一项跟AHU一样，但有个关键差别——MAU必须量过滤段的尺寸和阻力：铭牌风量、铭牌机外余压、电机功率/极数、叶轮直径/转速、进出口法兰尺寸、箱体外形尺寸

　　1.2 MAU独有——过滤段详细勘察

　　这一项是AHU勘察里几乎不做的，但MAU必须查。

　　过滤器组合：G4+F7+F9？G4+F7？还是要按更高级改？

　　各级过滤器尺寸：宽×高×深（mm），一次性量全——改造方案要考虑新过滤器和旧箱体的匹配

　　各级过滤器当前阻力：用微差压计测（G4一般30~80 Pa、F7一般80~150 Pa、F9一般100~180 Pa）

　　过滤器积灰状态：现场看+F7/F9称重判断（一般超初阻力2倍就必须要换了）

　　过滤器框架规格：是否标准通用（592×592还是610×610），决定以后备件成本

　　关键提示：如果现有F9过滤器阻力常年超过200 Pa、或者滤料已经发黄变形，改造方案里最好包含"F9滤网更换"这一项，否则风机按"干净过滤器"选型，半年后风量就不够。

　　1.3 MAU独有——屋面/外墙位置勘察

　　MAU大多装在屋面或外墙侧挂，这是AHU很少见的位置。这种位置给改造施工增加很多麻烦，勘察时必须提前看：

　　安装方式：混凝土基础？钢架？减振器？直接影响拆装方案

　　屋面防水做法：SBS卷材？涂料？自粘？改造时要掀开多少、恢复时要怎么处理

　　屋面承重：新风机段比旧的可能重30%~50%，必须确认结构荷载够不够

　　吊装路径：屋顶有没有塔吊？有没有货梯？能不能用卷扬机？最坏情况要拆女儿墙

　　电源位置：屋面有没有动力配电？距离多远？走线是否要穿管

　　周围环境：离住户楼距离、离其他建筑距离（决定噪音投诉风险）

　　1.4 MAU独有——冬季防冻勘察

　　冬季MAU盘管冻裂是行业里最常见的损坏原因之一，比AHU多得多。勘察时必须问清楚：

　　最冷月平均室外温度（-5℃/-10℃/-15℃？）

　　冬季是否24小时连续运行，还是夜间有停机

　　现有盘管有没有电伴热？

　　现有水路有没有防冻逻辑？最低水温设置是多少？

　　冬季夜间值班温度（有没有冻过管道的先例？）

　　这些数据定了，改造方案里要不要加防冻保护、电伴热带、连锁逻辑、报警点，全都有数。

　　1.5输出勘察报告

　　一份合格的MAU勘察报告至少包括：

　　设备现状照片（铭牌、过滤器、风机段、屋面基础、配电位置）

　　所有测量数据表格（按上面1.1/1.2/1.3/1.4分组）

　　运行现状数据（电流、电压、功率、温湿度记录）

　　改造约束清单（屋面承重、防水、停机窗口、噪音投诉等）

　　初步改造方向建议（先列3个，让客户选）

　　报告完成后，这份报告就是后面选型和施工的依据，所以不能偷懒。

　　第二步：选型设计——按"最脏工况"选风机

　　这一步是整个MAU改造的核心，选错了后面全白干。我按以下顺序讲。

　　2.1确定目标风量和风压

　　目标风量取决于现场实际需求。一般有三种确定方法：

　　按设计图纸：原设计院的送风量参数（前提是当初设计没离谱）

　　按实测：现场用皮托管+微差压计实测最准

　　按房间负荷：算新风需求量（特别是在改洁净等级的场合）

　　目标静压=机外余压+过滤器终阻力（按最脏状态算）+风管沿程损失+局部阻力。

　　经验数值：MAU的机外余压通常600~1200 Pa，过滤器终阻力按"全新时的1.5~2倍"算最稳妥。比如原设计1000 Pa的MAU，过滤器终阻力按150~200 Pa算进去后，风机要选1100~1200 Pa才够用。

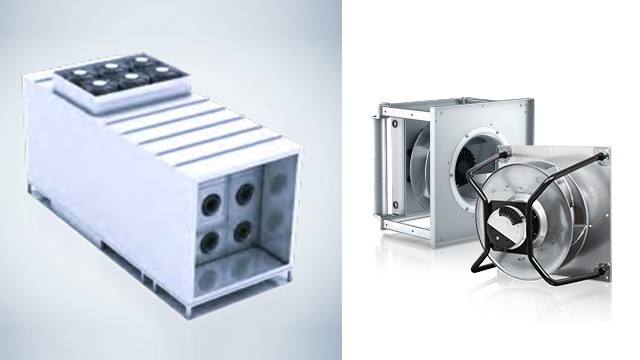

　　2.2选风机类型——EC后向离心风机是主流

　　MAU风量超过15000 m³/h、静压超过500 Pa，基本就是EC后向离心风机的天下。理由有三：

　　后向叶轮效率高（78%~86%），比前向多翼（55%~68%）节能明显

　　EC电机转速可调，能随过滤器阻力变化自动补偿（这点MAU特别需要）

　　后向叶轮不易积灰，适合MAU过滤段的工作环境

　　2.3选盘管——表冷器+加热器配合工况

　　盘管段一般保留原设备的，新风机只换。但也有三个要核的点：

　　盘管迎风面积是否和新风机风量匹配（风量增加超过20%就要复核）

　　盘管水路接口尺寸和现场管道是否匹配

　　冬季水路最低温度限制（不是所有盘管都能用-5℃以下的低温水）

　　2.4电气控制设计

　　MAU的电气控制比AHU复杂，要考虑：

　　主电源：三相380V/50Hz（22kW以上要考虑启动电流）

　　控制信号：0~10V、4~20mA、Modbus RTU或BACnet（按BA系统定）

　　防冻保护：盘管出口温度传感器+报警点+风机关联逻辑

　　过滤器压差报警：每个过滤段配压差计（这是MAU的标配）

　　冬季防冻逻辑：水温低于5℃强制加大风量或关闭盘管水路

　　冬季盘管防冻报警点的常见错误：只设一个温度传感器，万一传感器失灵就冻了。建议设两个，独立断水+报警。

　　2.5屋面基础和防水设计

　　这一步勘察完输出改造方案：

　　屋面新基础尺寸（混凝土基础或钢架）

　　防水恢复做法（掀开的防水卷材怎么补、有没有漏水风险）

　　减振器选型（避免风机振动传到屋面产生二次噪音）

　　第三步：施工组织——屋面作业的5个特殊点

　　MAU的施工比AHU难，主要是屋面作业带来的。我讲5个关键点。

　　特殊点1：屋面施工的天气窗口

　　MAU拆装基本都是屋面作业，几吨的设备要吊上吊下。天气是关键：

　　雨天不能动屋面（防水没法保证恢复）

　　大风天（5级以上）不能吊装

　　冬季屋面结冰不能施工

　　夏季高温中午段（13:00-15:00）工人效率低、能中暑

　　所以MAU改造最好安排在春秋季节的上午时段，避免极端天气。

　　特殊点2：吊装路径规划

　　MAU风机段单台重量在50~300 kg不等，加上电机总重可能500 kg以上。屋面没有塔吊的话，必须规划：

　　起吊点（屋顶上方的钢梁或临时支架）

　　卷扬机位置（一般在屋面女儿墙附近）

　　地面保护（防止设备刮蹭到楼体外墙）

　　运输路线（风管、设备需要从地面运到屋面的路径）

　　特殊点3：屋面防水处理——第二道隐患

　　MAU改造屋面防水处理是最容易出事的环节之一。流程必须是：

　　掀开旧防水层（注意保留完整以利恢复）

　　做新基础或安装新法兰

　　做防水附加层（转角处要加300 mm宽附加卷材）

　　恢复防水层（接缝处做热熔或冷粘）

　　闭水试验48小时（这点很多人不做，结果半年后漏水才被发现）

　　防水做好后必须做48小时闭水试验。屋顶漏一次水的整改费用往往超过改造费用的30%。

　　特殊点4：电源和信号线敷设

　　MAU的电源是动力电缆（一般4×16 mm²以上），走桥架到配电柜。这一步要点：

　　动力电缆和信号电缆分管走（间隔300 mm以上）

　　屏蔽电缆穿金属管（避免变频器谐波干扰——MAU只要上变频器就必做）

　　线缆选防水型（户外敷设必须YJV22或类似）

　　特殊点5：施工时间表参考

　　多台改造按2~3台/周的节奏排期，10台MAU约需4~5周。

　　第四步：调试验收——冬季防冻和噪音是必测项

　　调试阶段是检验前面所有工作的最后一关。MAU比AHU多了几个必测项目。

　　4.1调试三步法（与AHU类似但更严）

　　空载调试：盘车查机械干涉、点动试转向、测绝缘电阻（500V兆欧表测≥1MΩ）、测三相电流平衡（偏差≤10%）

　　带载调试：50%、75%、100%三档转速各运行30分钟、测轴承温度（≤75℃）、测振动值（Vrms≤2.8mm/s）

　　群控联调：与BA系统联调，测响应时间（一般≤30秒）、报警点位（所有点位必须验证一遍）

　　4.2 MAU必做的3项验收（AHU不强制）

　　❶冬季防冻测试

　　人工模拟低温环境（-5℃以下），关闭新风阀，测盘管水路最低温度。验证防冻保护逻辑能不能在3分钟内切断水路。没有这项测试的MAU改造不算合格。

　　❷过滤器最脏工况模拟

　　在F9过滤器侧加临时阻力（人为遮挡50%），风机转速自动上调到能维持风量。这是验证风机选型有没有留够余压的关键。如果转速已经到90%风量还掉，说明余压不够。

　　❸屋面/外墙噪音测量

　　在MAU屋外3米、10米、30米处分别测噪音（昼间、夜间各一次）。MAU噪音容易被住户投诉，必须按GB 22337《社会生活环境噪声排放标准》测——一般居民区夜间≤40 dB(A)。

　　4.3交付资料清单

　　改造完成必须交付8项资料，否则运维以后就抓瞎：

　　改造前后设备参数对照表

　　新风机使用维护说明书

　　电气原理图（含防冻逻辑图）

　　BA联调点位表

　　三表验收报告

　　防水闭水试验记录

　　备件清单

　　运维培训记录

　　5个FAQ精选

　　Q1：MAU改造必须停机吗？多长时间？

　　单台MAU必须停机，无法像AHU那样分批轮转（MAU是单程新风，没有冗余备份）。单台停机时间4~6天，多台要分批做。建议选停产大修期间改造，整个项目停机窗口预留3~5周。

　　Q2：旧风机段能用EC电机只换电机吗？

　　原则上可以，但有两个限制：①旧叶轮效率低，换电机后整体效率提升有限（一般只省10%~15%）；②MAU风压在500 Pa以上时，旧叶轮与EC电机的转速匹配困难。所以MAU改造一般建议整机换，风机段整套换掉。

　　Q3：MAU改造要不要加变频？

　　不建议加变频。原因有三：①MAU常年满负荷运行，变频调速只在过渡季节有用，回报不高；②变频器+谐波治理+滤波的整体投入比EC直驱还贵；③变频器的维护成本高于EC直驱。直接EC直驱是最优解。

　　Q4：MAU的噪音指标怎么定？

　　按GB 22337《社会生活环境噪声排放标准》，医院、学校、夜间居民区周边MAU噪音夜间≤40 dB(A)、昼间≤50 dB(A)。改造前测一次、改造后再测一次，下降8~12 dB算合格。

　　Q5：MAU改造后过滤器多久换一次？

　　看使用环境：G4每3~6个月清洗一次、F7每1~2年换一次、F9每2~3年换一次。改造后建议加压差报警器（每个过滤段都要），到设定阻力自动报警，省得运维忘换。

　　首肯电子是EBMPAPST江苏授权代理商，15年MAU/AHU改造经验，500+个真实项目经验，提供一站式mau新风机组的改造服务，如果需要节能改造，赶紧找首肯电子咨询了解。
