很多人都知道机房空调ec风机比ac风机要贵，但是凭什么EC风机贵那么多，还都说它省电？省在哪呢？今天昆山首肯电子散热风扇厂家换个方式，把两种风机拆开，一个零件一个零件对着看，看清楚里面到底装了什么不一样的东西，让大家清楚了解机房空调ec风机与ac风机的区别。

　　一、了解机房空调ec风机与ac风机的区别，那就先拆AC风机

　　机房空调里的AC风机，电机部分几乎清一色是异步电机。把后罩拆开，你能看到的东西不多：

　　1.定子绕组——一圈一圈的铜线

　　固定在外壳上的铜线绕组，通上380V或220V的交流电，产生一个旋转磁场。注意，这个磁场是电网50Hz的交流电"天生"带出来的——50Hz的交流电，绕组接法不同，磁场每分钟转1500转或者3000转，这是物理规律，改不了。

　　2.转子——一根"鼠笼"，一根轴，两个轴承

　　转子名字叫鼠笼，因为它真的像个笼子：硅钢片叠起来的铁芯，槽里浇铸了一根根铝条或者铜条，两端短路环连起来。这玩意儿本身不带任何电源。

　　它怎么转的？定子的旋转磁场扫过去，鼠笼里的铝条"切割磁感线"，感应出电流，电流再受磁场力，转子就被"拽着"转起来了。拽的速度永远追不上磁场——追上的瞬间就没有相对运动，没有感应电流，就没有力了。所以转子永远比磁场慢一点，这个"慢一点"叫转差，通常2%到5%。

　　3.启动电容（单相电机才有）

　　单相电源的风机还挂着一个圆柱形的电容，几十微法。作用是让单相电也能"转起来"——单相交流电本身产生的是脉动磁场不是旋转磁场，电容负责把两相绕组的电流错开一个角度，磁场才转得起来。这个小圆柱，是AC风机日后最容易坏的东西，没有之一。这个话题下一篇讲维修的时候展开。

　　AC风机的性格

　　结构简单、零件少、没有电子元件、皮实耐造——这是它一百多年立于不败之地的本钱。但代价也明摆着：转速被电网频率锁死。50Hz的电网，4极电机磁场的同步转速就是1500rpm，减去转差，实际1440rpm上下，想让它转700rpm？没门。除非加一台变频器，在电机前面"加工"电源——那是另一回事，而且变频器本身又要吃掉2%到4%的电。

　　二、再拆EC风机

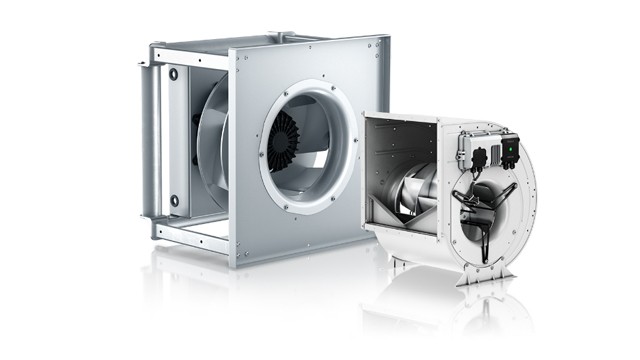

　　EC风机拆开后罩，画风完全不同。以机房空调常用的ebm-papst离心风机为例，核心是三个东西：

　　1.外转子无刷直流电机——"里外颠倒"的电机

　　这是EC风机最颠覆的设计。传统电机定子在外面、转子在里面转；EC电机反过来了：绕组定子在里面固定不动，转子是一个套在外面的"壳"，壳内壁贴着永磁磁钢。

　　好处很直接：叶轮可以直接压在转子外壳上，电机外壳本身就是叶轮的轮毂，省掉了联轴器、皮带、传动轴这一整串中间环节。能量从绕组到叶轮，一步到位。机身也因此做得很扁——机房空调下送风机组里空间寸土寸金，这个"扁"是实打实的好处。

　　2.永磁转子——不耗电的"磁铁"

　　转子上贴的是永磁体（钕铁硼磁钢），它自己就是磁铁，不需要靠感应电流来产生磁场。定子绕组通直流电产生的磁场和永磁体的磁场互相"推拉"，转子就转。没有转差，没有鼠笼里的感应损耗。

　　3.驱动控制板——真正的"大脑"，也是和AC最本质的分界线

　　风机尾部那块带芯片和一排电子元件的电路板，干三件事：

　　整流：把进来的380V/220V交流电先变成直流电。EC的"E"就是电子换向（Electronically Commutated）的缩写，第一道工序就是它；

　　逆变：把直流电再"切"成频率和电压都可控的三相电，喂给定子绕组。切多快、切多猛，完全由程序说了算——这就是无级调速的物理基础；

　　换向与保护：靠霍尔传感器或反电动势检测转子转到哪了，精确决定下一瞬间该给哪组绕组通电，让磁力永远推在"正着劲"上。同时监测电流、温度、堵转，出异常就报警或停机。

　　所以EC风机本质上是一台自带变频器和电脑的永磁电机。变频器那些事，它出厂就办妥了，还办得比外加变频器更精细。

　　三、关键结构差异对照

　　AC风机定子位置，在外壳上，交流电产生旋转磁场；转子靠感应电流受力，永远有2-5%转差；叶轮连接轴伸+键槽，或皮带传动；启动电容，单相电机必有（易损件）；电子元件几乎为零；转速由电网频率决定；启动电流，额定的5-7倍冲击；励磁来源，定子电流"分一半"去建立磁场。

　　EC风机定子位置，在里面，直流逆变后产生可控磁场；转子永磁体外壳，自带磁性，无转差；叶轮连接叶轮直接压在转子外壳上，直驱；启动电容，没有这个部件；电子元件核心部件；转速由驱动板程序决定，连续可调；启动电流，软启动，基本无冲击；励磁来源永磁体白给，电流全干活的

　　四、效率差20个点，差在三个具体的损耗上

　　大家都说EC电机效率高，具体高在哪？拆开看之后，答案能落到三个看得见摸得着的损耗上：

　　损耗一：转差损耗——"拽着走"的代价

　　AC风机的转子靠感应电流受力，而感应电流在铝条里流过就要发热。转差越大发热越狠。这部分能量白白变成热散在电机里，机房里还得靠空调再把它吹掉——等于耗了两遍电。EC永磁转子零转差，这一项直接归零。

　　损耗二：励磁损耗——"分一半人手去举旗"

　　异步电机有个先天尴尬：定子电流得一部分去建立磁场（励磁分量），一部分去干活（转矩分量）。打个比方，一个班组十个人，得留三个专门举旗子维持队形，只有七个真正搬货。EC的磁场是永磁体白给的，十个人全部搬货。这也是EC功率因数能到0.95以上、而AC电机常常只有0.8出头的原因——机房里功率因数低，供电系统还得多背容量。

　　损耗三：部分负荷的"降效悬崖"

　　这是机房场景最要命的一条。异步电机的效率曲线是个"山头"——额定负载附近最高，负载一轻效率就往下出溜。机房风机七成时间都在部分负荷，AC电机常年工作在效率山头的半山腰。而EC电机低速时效率下降很平缓，转速降到40%还能保持很高的效率。同样送一万立方米的风，AC在山腰上喘，EC在半山腰也能跑。

　　三项加起来，就是那个常被引用的数字：额定工况EC比AC高10来个点，部分负荷工况差距能拉到20甚至30个点。而机房恰恰是部分负荷大户——这就是为什么机房空调改EC最划算。

　　五、调速能力的根源差异：为什么AC只有"开和关"

　　很多机房到现在还在用最原始的控制逻辑：温度高了开风机，温度低了关风机。为什么？因为AC风机真的只有这两个状态可选。

　　回到结构就明白了。AC风机的转速=电网频率÷极数×（1-转差），这四个量里前三个都是死的。想让AC风机调速，只能在电机前面加变频器——用电力电子器件把50Hz"重造"成任意频率。可行，但一是多花一份变频器的钱和损耗，二是普通变频器输出的波形里有大量谐波，电机在谐波下会额外发热、噪音变大、绝缘加速老化，用在机房这种对可靠性抠到极致的地方，多少让人不放心。

　　EC风机天生不存在这个问题。驱动板逆变出来的频率本来就是程序控制的，调速对它来说不是"功能"，是工作方式本身。0-10V、4-20mA、Modbus给个信号，转速平滑地就变了，波形干净，电流平稳。再加上转速反馈——驱动板随时知道自己在转多快，可以直接报给动环系统。这些能力不是EC的加分项，是结构自带的出厂配置。

　　记住一个判断：凡是需要跟着负荷变速的风机（机房空调、AHU、洁净室），EC的结构优势就是压倒性的；凡是常年一个速度转到底的风机，AC的简单可靠还有竞争力。

　　六、机房场景里，这些结构差异意味着什么

　　1.下送风机组的高度

　　机房精密空调多是小机身、大风量，下送风机组里风机段高度经常只有三四百毫米。AC电机轴伸+叶轮+传动件的总高度经常卡极限，EC外转子直驱的扁平结构正好对症。很多老机房改造之所以能换上大风量EC，就是因为这个"扁"腾出了空间。

　　2.驱动板的散热

　　EC的命门是那块驱动板，电子元件怕热。机房常年26℃上下、有空调常年伺候着，对驱动板来说算天堂——这也是机房敢放心用EC的原因之一。反过来提醒一句：如果是屋顶高温环境或者粉尘大的场所选EC，就得确认驱动板的防护等级和散热设计够不够格。

　　3.启动冲击对UPS的影响

　　AC风机启动瞬间5-7倍的冲击电流，对市电无所谓，但对带UPS或柴发切换的机房配电是个考验——好几台风机同时启动，电流冲击可能触发保护。EC软启动，几台风机错峰平滑启动，配电设计压力小很多。

　　4.重量和动平衡

　　外转子结构转起来是"外壳带着叶轮一起转"，整个旋转体出厂前做过整体动平衡，振动天然小。机房楼板上几十台风机一起转，这个差别积少成多，精密设备楼下层的客户会感谢你。

　　七、5个FAQ精选

　　Q1：EC风机里的"EC"到底指什么？

　　Electronically Commutated，电子换向。传统直流电机靠电刷换向（所以叫有刷），电刷磨损快；EC用电子驱动板代替电刷完成换向，所以全称是"电子换向的无刷直流电机"，永磁、无刷、自带驱动，三件事是一体的。

　　Q2：EC风机加变频器行不行？

　　千万别。EC风机本身就是"电机+内置驱动"的成品，电源进来先整流再逆变，频率在内部已经随意控制了。外面再加变频器等于变频器后面又接一个"变频器"，轻则通信混乱、报错跳机，重则烧驱动板。EC的调速信号用0-10V/4-20mA/Modbus给，不给电源"动手术"。

　　Q3：永磁体时间长了会退磁吗？机房里影响大吗？

　　钕铁硼磁钢在正常工作温度下（电机B级/F级绝缘范围内）退磁速度非常慢，设计寿命内影响可以忽略。真正怕的是持续高温——超过磁钢居里温度的某个安全裕量会加速退磁。机房环境温度常年受控，是永磁电机最舒服的工况之一。

　　Q4：AC风机是不是技术落后、要被淘汰了？

　　不至于。异步电机结构简单、无电子元件、抗恶劣环境，在恒速、高粉尘、高温、防爆等场合依然是首选。机房空调的场景是"部分负荷+需要调速+环境干净"，恰好条条踩在EC的优势上，所以在机房这个场景里EC占优，不代表AC一无是处。

　　Q5：怎么快速判断一台机房空调用的是AC还是EC风机？

　　三个办法：①看铭牌，标"EC"或"BLDC/无刷直流"的就是EC；②看有没有调速信号线（0-10V/Modbus），有就是EC；③最直观的——开着机给个信号，转速平滑变化、随时可调的是EC，只有启停两态的大概率是AC。拆开看驱动板是最铁的证据。

　　机房空调ec风机与ac风机的区别，最主要的是AC风机是"电网交流电直接进电机，转速被电网频率焊死"；EC风机是"先把交流电变成直流电，再由一块驱动板精确地喂给电机，转速想多快就多快"。效率差的那20个点，全都藏在这句区别里。昆山首肯电子服务长三角15年，已落地800+风机改造与选型项目，可以助力机房精密空调EC风机精准选型与技术支持，帮你从结构原理到运行策略把AC改EC这笔账算清楚。需要获取机房风机选型建议赶紧来找昆山首肯电子咨询。
